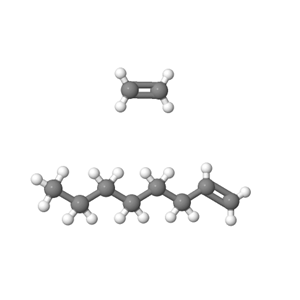

乙烯辛烯共聚物是一种通过茂金属催化剂催化聚合得到的聚烯烃弹性体（POE），因结构独特兼具橡胶弹性与塑料加工性，在汽车、包装、建材等领域应用广泛。
相关研究
1、董成磊等人分别研究了N220、N330、N550、N660和N774等5种不同结构的炭黑在相同用量条件下(60phr)对三元乙丙橡胶、乙烯辛烯共聚物(EPDM/POE)混炼胶动态力学性能影响和N330炭黑不同用量对EPDM/POE混炼胶与硫化胶的动态力学性能影响。结果表明,EPDM/POE混炼胶和硫化胶的储能模量均随频率增大而增大,损耗因子随频率增大而减小;在频率相同时,结构度较高、粒径较小的炭黑混炼胶的储能模量和损耗因子较大，EPDM/POE混炼胶和硫化胶的储能模量均随炭黑用量增大而越大，应变小于20％,损耗因子随应变变化不明显,应变大于20％时,损耗因子随着应变增加而快速增加[1]。
2、牛永平等人以6K碳纤维作为主要增强材料,加入相容剂马来酸酐接枝乙烯辛烯共聚物(POE-g-MAH)制备聚酰胺66增强增韧复合材料,对复合材料的摩擦学性能和力学性能进行了表征。通过对比相容剂加入前后材料的摩擦系数、磨损体积以及摩擦界面温度来研究POE-g-MAH的加入对复合材料摩擦学性能的影响;另一方面,POE-g-MAH的加入改善了复合材料的力学性能(对比15％碳纤维情况下)；未添加时材料的拉伸强度为47.88MPa,缺口冲击强度为7.47kJ/m2，添加后材料拉伸强度为94.80MPa,其缺口冲击强度可达到9.56kJ/m2，其拉伸强度提高了98％,缺口冲击强度提高了28％[2]。
3、李方舟等人研究了2,5-二甲基-2,5-双(叔丁基过氧基)己烷(DBPH)和过氧化二异丙苯(DCP)对三元乙丙橡胶(EPDM)/乙烯辛烯共聚物(POE)性能的影响。结果表明,在硫化剂用量相同的条件下,使用DCP硫化的三元乙丙橡胶/乙烯辛烯共聚物共混物正硫化时间和邵尔A硬度均比DBPH硫化胶的小,DCP硫化胶的拉伸强度和拉断伸长率均优于DBPH硫化胶,但DBPH硫化胶的热空气老化性能优于DCP硫化胶。正交试验结果表明,理想的硫化体系是5份DBPH、1.5份三烯丙基异氰脲酸酯(TAIC)和和0.2份硫黄(S)[3]。
参考文献
[1] 董成磊,孙维胜,丁志超,等. 炭黑对三元乙丙橡胶、乙烯辛烯共聚物共混胶动态性能影响研究[C]//2013年带传动学术技术交流会论文集. 2013:39-42.
[2] 牛永平,刘任晖,杜三明,等. 马来酸酐接枝乙烯辛烯共聚物和6K碳纤维混合填充对聚酰胺66性能的影响研究[J]. 化工新型材料,2018,46(2):119-122,126.
[3] 李方舟,刘树骏,黄兆阁. 硫化剂对三元乙丙橡胶/乙烯辛烯共聚物性能的影响[J]. 特种橡胶制品,2016,37(1):32-35.
