集成化信息化信号采集处理系统 一体化生物医学信号采集系统 生物机能实验系统

随着时代的发展的要求，我们需要更现代化的实验设备，进行基础医学教学工作，也为了更好的帮助学生学习、实验以及实验的总结，帮助老师进行实验的信息化管理，实现信息化和网络化的生物信号采集处理系统的更新换代迫在眉睫。安徽正华生物仪器设备有限公司开发的ZH-JCT信息化集成化一体机生物信号采集处理系统满足信息化网络化的发展要求，实现无纸化的实验教学过程，让学生的机能实验学习再上一个新台阶。（o561-6o623o7）

ZH-JCT信息化集成化一体机生物信号采集处理系统采用一体化设计原则，同时集成了可移动实验平台、生物信号采集处理系统、生命维持系统、环境温度检测系统。实验教学、数据、报告处理无纸化，协助教师进行实验信息化管理。帮助科研工作者获取更客观、全面的实验数据，可运用于各项生理学、药理、病理生理学等实验。

特性：

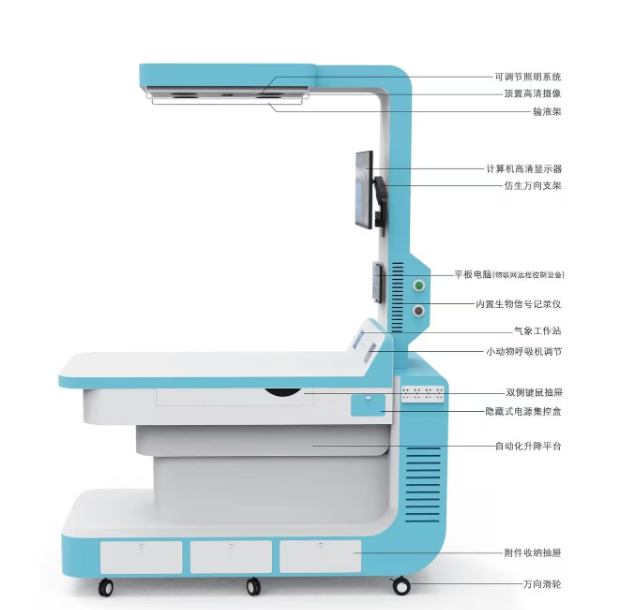

一体化设计：ZH-JCT信息化集成化一体机生物信号采集处理系统采用一体化设计，同时集成了可移动实验平台、生物信号采集处理系统、生命维持系统、环境温度检测系统以及同步演示系统、多媒体控制系统。

实验过程的全程监控：集成的摄像系统可以全程监控和录制实验过程，对于生理实验教学起到示范和监督的作用。

一、实验平台技术指标

1.1、整机外形尺寸：约为1545mm×740mm×2100mm（长*宽*高）；

1.2、实验台表面处理工艺：金属油漆，再喷一层光油，无异味，耐磨，易清洗；

1.3、供电控制方式：具有隐藏式机械启动控制。可以控制的设备包括：小动物呼吸机，采集系统，肛温模块，温度湿度大气压模块，计算机，各模块独立按钮控制和工作指示灯提示；

1.4、物联网云平台集中控制系统：系统支持PC端、移动端、平板电脑等可以实现远程的控制，控制包括系统中的照明、呼吸机、呼吸的设置参数、操作平台升降、环境监测站、肛温采集、计算机工作站等，物联网云平台集中控制系统支持用户角色管理、系统管理、物联网管理等权限的设置功能；

1.5、集中控制系统支持管理账号的角色设置，包含：超级管理员、管理员、普通用户等的角色；

1.6、配套的云平台控制系统支持设备远联：系统兼容多台和和多种实验设备，远程网络无线连接和控制，支持远程关机维护；

1.7、实验台面材质：ABS 工程塑料；

1.8、实验台面下屏蔽层：60目紫铜网，与外部接地端相连接；

1.9、实验台操作面积：≥1100mm×≥740mm（长*宽）；

1.10、实验台固定装置：带6个自锁式万向移动滚轮，整个操作平台可移动；同时带可伸缩平台固定支柱，保证实验平台的平稳固定；

1.11、输液架离台面高度：≥1200mm；

1.12、带环境温度测量精度：包含室内和室外两个温度显示，精度±0.1℃；

1.13、带小动物肛温测量精度：±0.1℃；

1.14、内置呼吸机潮气量：0～99ml可调；吸呼比调节：1:9-9:1；

1.15、内置摄像系统：顶部全景摄像机：22倍变焦，1080P高清摄像头；

1.16、实验照明系统：分组开关4×20W，自然光LED灯，方向可调，灯光照度可调，焦点可调；

1.17、外部接口：2个USB接口，1个网线接口，1个HDMI接口，8个220V电源插口；

1.18、计算机工作站：CPU i5；内存≥8GB；硬盘≥512G SSD；≥23.8英寸显示器，内置有线无线网卡，键鼠套装；

1.19、平板电脑：11.5寸，8+128G储存空间，内置集中控制系统；

1.20、可电动升降实验平台：实验平台桌面高度可由控制软件调节，调节范围为±12cm；

1.21、整机具有急停断电功能，方便老师或者学生应对紧急情况；

1.22、机能考试自主评价系统：分为管理员端，教师端，学生端。学生端系统界面由理论知识、实验步骤、实验结果、学生相互互动评分进行所做实验进行全面评分。加深学生实验的参与程度。教师端主要由评测管理，互评设置，题库管理，学校管理，成绩管理，评语管理六大模块组成。

二、生物信号采集处理系统硬件参数

2.1、采样频率：800KHZ，（每通道200K，100K,50K，20K,10K，5K，2K，1K,500Hz,200Hz,100Hz）;

2.2、模数（A/D）转换：16bit。

2.3传输方式：USB2.0高速实时传输，可以实现无缝续采（如：断电后再次打开可继续之前数据采样）。

2.4、直流增益：6档可调（1，5，25，50，100，250，500，1000）。

2.5、交流增益：10档可调（50，100，200，500，1000，2000，10000，20000，40000，50000）。

2.6、输入通道：4个通道，四个通道性能参数一样。

2.7、心电通道：12导联全导联心电接口，可以在软件上同时显示I、II、III、AVR、AVL、AVF、V1、V2、V3、V4、V5、V6共12导联心电波形。

2.8、低通滤波：16档可调（30K,10K,3K,1K,300Hz,100Hz,30Hz,10Hz,3Hz，直通）。

2.9、高通滤波：12档可调（0.001，0.005，0.01，0.02，0.05，0.1，0.2，0.5，1，3，直通）。

2.10、信号输入：1uv-500mv。

2.11、通道扩展：除心电通道外，任1个通道均可扩展为4个通道。

2.12、信号输入种类：数字信号和模拟信号都可输入。

2.13、共模抑制比：>120dB。带宽：50KHz。温漂:<1uv>100dB。等效输入噪声：<1uv。输入阻阬：50+50 MΩ。电源：DC 12V

2.14、监听：同时监听4个通道中的任意通道，音量可调。

2.15、滤波方式：模拟滤波和数字滤波。

2.16、刺激输出：电压输出0~ 100V，电流输出 0~150mA 独立的两个刺激输出通道；步长1mV/0.1mA；刺激波形有三角波、正方波、负方波、正弦波或用户编辑波形。根据刺激脉冲刺激指示灯闪烁

2.17、传感器识别模式：自动识别，在仪器液晶上文字显示所识别的传感器种类,并在采集软件同时显示。

2.18、系统监测：仪器液晶上显示温度、湿度、气压等实验环境参数,及固件版本；自动记录设备使用情况，包括首次使用日期，最近使用日期，累计使用时间和次数等，以及仪器编号。

2.19、固件升级：支持U盘对硬件进行升级维护。

2.20、仪器级联：2~8台仪器级联。

三、软件参数

3.1、软件界面：采用国际流行风格，中英文界面，用户可以自行排列组合各面板和工具栏。

3.2、采样模式：分为手动和自动两种，每个采样通道可以自动识别所插入的传感器，并自动设置参数。也单独调节采样频率、放大倍数、时间常数、低通滤波、50Hz陷波等参数。

3.3、实验模板：用户可以任意添加、编辑、删除实验模板。也可以通过打开最近使用过的模板和搜索模板，更方便快捷地寻找已编辑好的模板。还可以打开模板所在文件夹的位置，方便拷贝模板。

3.4、实验标记：可以在实验前、实验中、实验后，随时在实验中的任意时刻打标记，并且可以在实验过程中任意几个通道同时进打标记，方便药理实验记录观察。

3.5、具有可扩展的科研实验功能：动物代谢监测系统，疼痛自动分析系统。

3.6、窗口显示：既具有显示任意一个或多个窗口，也具有单窗显示，可以将四通道波形叠加在同一基线上，以方便各个实验进行比较。

3.7、波形观察：在采样暂停状态下，为了方便观察之前的实验数据，可以随意拖动采样窗底下的滚动条。还可以通过时间、帧数、标记对波形进行搜索来精确定位

3.8、波形回放：对采集完数据的波形和声音进行回放。并根据实验需要，可以对回放的速度快慢进行任意调节。

3.9、存盘方式：常规保存、选择保存、记录保存、断电保存（即突然断电或其它意外时文件不会造成丢失）。

3.10、保护功能：实验过程中如发生硬件突然断电等意外，无需重启软件和存盘等操作，只需再次开启硬件设备，即可继续采样，不会造成数据丢失，确保了整个实验的连贯性和完整性。

3.11、含牛，鸡尸体检剖以及脱水仿真实验模块。。

3.12、数据计算：可编辑计算模板，可以自己选择需要计算的参数和精度。更有选择、实时、多段选择三种计算模式。还可以把得到的计算结果保存到Excel表格。

3.13、仪器信息：可以获取仪器的基本信息、使用信息、通道信息、环境信息。

3.14、语音控制：可以用语音控制采样、停止、参数调节等操作。

3.15、统计分析：线性回归方程、半数效应量、半衰期计算、药物拮抗参数计算、T检验、心率变异分析、心电向量图。

3.16、.支持扩展多点同步精细追踪系统：软件无需用户预先定义即可对动物在笼内自然状态下的抬头、转圈、行走、爬墙、自饰等行为进行追踪。

3.17、实验向导：可以让初次使用的用户按实验向导的步骤快速掌握使用方法。

3.18、防伪功能：教师端可以设置防伪标识水纹功能，并一键推送到学生端，以保障实验报告的唯一性。

3.19、拓展功能：除常规实验外还可做科研实验，如脑LTP实验、微循环观察、胃肠电、心肌细胞动作电位、呼吸睡眠等。

3.20、电子教室：教师端可以远程控制、实验数据分享、远程锁定电脑、教师与学生互动沟通等方便教学功能。

3.21、摄像控制：可在采集软件上添加视频视教系统，并可通过生物信号采集系统软件调控摄像头的图像大小、距离远近、清晰度等参数。

3.22、浮动按键：具有开启、停止采样隐藏浮动按钮功能，以方便实验过程观察与操作。

3.23、管理权限：管理员可以对软件进行一些特殊设置，并可以导入导出配置文件。

3.24、网络功能：用户可以在线自动升级软件、在线提交实验报告、在线上传实验数据等。

3.25 呼吸机控制：可以控制本机呼吸机的各项参数，包括：潮气量、呼吸频率、呼吸比、实验动物等；

四、恒温加热鼠兔解剖台技术参数

4.1一体化全合金设计成型，表面阳极氧化处理，美观耐用，止扣式便捷捆绑；

4.2贴片式数字控温系统，范围：室温—45℃、不会烫伤动物，控温精度：1℃；

4.3加热区域：440×145（误差≤10mm）；

4.4外形尺寸：670×330×100mm（误差≤10mm）；

4.5废液盒隐藏式设计可180度旋转取出，废液收集槽具有多选择性，可暂存废液，也可将废液及时排出；

4.6不锈钢立杆。
