简介

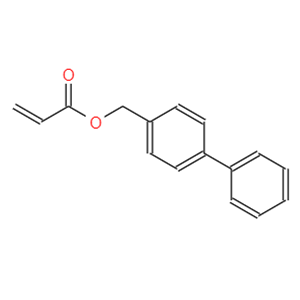

目前,邻苯基苯氧乙基丙烯酸酯(OPPEA)是制备棱镜片常用的高折射率、低粘度的活性稀释剂,折射率为1.575-1.576,粘度为140-150cps。但是，OPPEA的加入量较少时,并不能充分的稀释含有芴骨架的二丙烯酸酯化物,加入量较大时又会大大降低折射率。因此需要折射率更高、粘度比OPPEA更低的活性稀释剂。研究发现，(甲基)丙烯酸苯基苄基酯具有较高的折射率和很低的粘度,既可以提供较高的折射率，又可以充分的稀释含有芴骨架的二丙烯酸酯化物。其中,又以(甲基)丙烯酸4-苯基苄基酯(电子专用胶)的折射率最高,具有广泛的应用前景。
电子专用胶是一种用于电子产品制造和维修的特殊胶水。电子专用胶具有良好的导电性能，能够在电子元件上形成导电通路，确保正常的电流传输。该胶水也具备良好的绝缘性能，可以阻止电流在特定区域的传导，保护电子部件免受外部干扰和电气短路的影响。电子专用胶通常能够在高温条件下保持稳定性能，不易熔化或变形，适用于高温环境下的电子器件。它对一些常见的溶剂和化学物质具有较好的耐受性，对环境中的氧气、水分和酸碱等因素的影响较小。
合成方法[1]
在反应釜中,加入184g 4-苯基苄醇、350g甲苯、29.2g四丁基溴化铵,开动搅拌，使其溶解,得到淡黄色透明溶液,将反应釜置于0-10℃冰水浴中。将108.6g丙烯酰氯、1g对羟基苯甲醚的混合溶解液在1.5h内缓慢滴入反应釜中，待混合溶解液滴加完毕后,移去冰水浴,将反应釜置于25℃温水浴中继续反应2h。然后在1h内滴加350g 40%的碳酸钾溶液,滴加完后升温至60℃,继续反应2h,得到反应产物溶液。将反应产物溶液倒入水洗釜中,加入200g去离子水,搅拌10min后静置1h,放出下层废水。再加入200g质量分数10%的氯化钠溶液,搅拌10min后静置1h,放出下层废水。将水洗后的反应产物溶液转移到反应釜中,加入0.2g对羟基苯甲醚,控制温度为65℃,减压脱除带水剂,直至带水剂的含量小于500ppm,然后过滤得到淡黄色透明的电子专用胶。
参考文献
[1]张家港康得新光电材料有限公司. 一种（甲基）丙烯酸4?苯基苄基酯的制备方法:CN201610438067.2[P]. 2016-11-16.
