防老剂ZMTI(1,3-二氢-4-甲基-2-巯基苯并咪唑锌)是在MB(2-疏基苯并咪唑)基础上开发的一种咪唑类防老剂,也称MBZIS,是一种中等效率的防老剂,特别适用于含有超促进剂和用秋兰姆作促进剂的无硫硫化耐热橡胶,在国外已被广泛应用于各种橡胶中以提高耐热性或其他性能，而在国内相关的应用资料还比较少。
应用

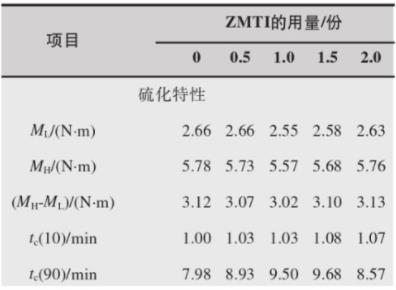

1、潘建茂等人主要研究了防老剂ZMTI(1,3-二氢-4-甲基-2-巯基苯并咪唑锌)在氢化丁腈橡胶(HNBR)过氧化物硫化中的应用特性，考察了1,3-二氢-4-甲基-2-巯基苯并咪唑锌与其他防老剂的等量对比、单用用量及其与ODA(二辛基化二苯胺)并用对HNBR过氧化物硫化体系性能的影响。结果表明:1,3-二氢-4-甲基-2-巯基苯并咪唑锌在HNBR过氧化物硫化体系中对硫化特性及力学性能的影响较其他几种防老剂的小,耐热性能优于其他几种防老剂，并随用量增加而耐热性变优，但压缩永久变形性能会下降。1,3-二氢-4-甲基-2-巯基苯并咪唑锌与少量ODA并用时对耐热性有一定的协同效应，两者的并用比为1.5:0.5时胶料的耐热性能最好[1]。
2、专利CN201310271209.7公开了一种多元高分子材料复合液压密封圈及其制备方法，其由丙烯酸酯橡胶、异戊橡胶、聚三氟氯乙烯、HIPS、顺丁烯二酸二丁酯、癸二酸丙二醇聚酯、氯化石蜡、氧化锌、硬脂酸、硫磺s-80、改性硅灰石、水镁石粉、炭黑N220、氢氧化镁晶须、防老剂1,3-二氢-4-甲基-2-巯基苯并咪唑锌、防老剂NBC、抗氧化剂1035等原料制成。本发明采用耐热、耐老化、耐油、耐臭氧和抗紫外线性能优异的丙烯酸酯橡胶，回弹性、耐寒性和拉伸强度优异的异戊橡胶，化学稳定性、绝缘性和耐候性优良的聚三氟氯乙烯和高抗冲击的HIPS复合共混，可以发挥各自高分子材料的优势，提高密封材料的综合性能[2]。
3、专利CN201310375626.6公开了一种耐高温阻燃电缆料及其制备方法，其由下列重量份的原料制成：高密度聚乙烯50-70、三元乙丙橡胶20-40、热塑性聚氨酯弹性体10-15、过氧化苯甲酸叔丁酯1.5-2.5、甲基丙烯酸锌1-2、异丙基三(二辛基焦磷酸酰氧基)钛酸酯0.5-1.5、妥尔油5-10、促进剂TMTD3-4、防老剂1,3-二氢-4-甲基-2-巯基苯并咪唑锌1-2、乙酰柠檬酸三乙酯5-8、氢氧化镁10-15、2-3、三氧化二铁1-2、氧化锌3-5、红磷5-10、二盐基亚磷酸铅2-3、有机膨润土15-20、纳米二氧化硅12-16、复合填料4-8。本发明电缆料具有优异的耐高温性和抗老化性，阻燃效果明显，燃烧不会产生浓烟、腐蚀性卤化物气体及其它有害物质，还具有机械强度高，耐磨性好，弹性和柔韧性好等特点，极大地拓宽了高密度聚乙烯电缆料的使用范围[3]。
参考文献
[1] 潘建茂,吴贻珍,邵旖磊,等. 防老剂ZMTI在HNBR过氧化物硫化体系中的应用研究[J]. 世界橡胶工业,2015(5):16-20. DOI:10.3969/j.issn.1671-8232.2015.05.005.
[2] 芜湖市银鸿液压件有限公司. 一种多元高分子材料复合液压密封圈及其制备方法:CN201310271209.7[P]. 2013-11-27.
[3] 晶锋集团股份有限公司. 一种耐高温阻燃电缆料及其制备方法:CN201310375626.6[P]. 2013-12-25.
