简述

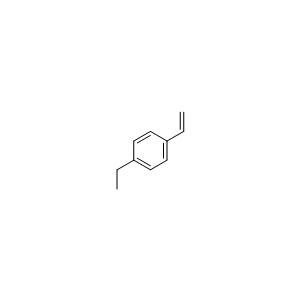

乙烯基乙基苯又名乙基苯乙烯，是一种连接有乙基取代基的苯乙烯类衍生物，英文名称为Ethylstyrene。该物质的分子式为C10H12，分子量为132，相对密度约为0.892g/cm3，性状为无色至淡黄色液体。
合成工艺
乙烯基乙基苯的合成工艺包括如下步骤如下：(1)将2‑乙基溴苯溶解在干燥的极性有机溶剂中，低温条件下，滴加正丁基锂，滴加时间为1‑4小时，滴加完毕后，低温下保温反应1‑6小时，接着加入无水N,N‑二甲基甲酰胺，加完后保温1‑6小时，再加入淬灭溶剂猝灭，水洗，静置分层，有机相浓缩后不另纯化，得到中间体，收率为95‑100％；(2)将中间体、无机碱、三苯基甲基膦以及干燥的溶剂混合，混合后，惰性气氛下，回流条件下保温反应2‑10小时，后处理得到目标产物纯品，收率80‑90％。该发明方法所生产的产品具有质量好、操作稳定、收率高、三废少、生产成本低[1]。
应用
以乙烯基乙基苯等烷基苯乙烯为单体可以进行烷基苯乙烯聚合物的制备。常压下，手套箱中，氮气置换三次，在温度为-10～-100℃低温浴槽中的反应器内，加入离子液体作为溶剂，再加入烷基苯乙烯，摇匀10～20min；加入引发剂，搅拌反应1～4小时，加入终止剂终止反应，沉降，倾倒，取出胶样，于真空烘箱中烘干即可得到烷基苯乙烯聚合物[2]。
除了聚合物的制备，乙烯基乙基苯在色谱研究中的应用也很常见。例如，乙烯基乙基苯与二乙烯苯球形共聚物PED-9形成粒径3~7μm的吸附树脂，用作薄层色谱固定相，可用于分离硝基苯酚及芳胺，分离性能优良[3]。把钛胶与乙烯基三乙氧基硅烷在甲苯中回流，得到乙烯基硅烷键合的钛胶，然后再与乙烯基乙基苯和二乙烯基苯聚合可制备得到乙基苯乙烯-二乙烯基苯包覆的钛胶反相高效液相色谱固定相，简称为ES-DVB-TiO2[4]。
有关研究
用苯甲酸和活性艳兰X-BR作为目标分子，研究自制乙烯基乙基苯-二乙烯苯交联吸附树脂NG-16和NG-1800对不同分子大小的吸附质吸附能力的差异，并和商业吸附树脂XAD-4和NDA-150作比较。结果表明：在各自所选的两种浓度下，NDA-150对苯甲酸的吸附容量为其余三种树脂的1.5倍以上，这主要是由于NDA-150具有最高的比表面积；而NG-16和NG-1800对分子尺寸较大的活性艳兰X-BR的吸附容量则为XAD-4的1.7倍以上和NDA-150的2倍以上，这主要是由于NG-16和NG-1800具有更多合适孔径的中孔[5]。
参考文献
[1]吴岳林,马建江,陈宝宝,等.一种2-乙基苯乙烯的合成工艺.2018.
[2]魏绪玲,燕鹏华,付含琦,等.一种烷基苯乙烯聚合物的制备方法:CN201511021203.X[P].
[3]李爱民,王兴隆,吕文琳,等.乙基苯乙烯与二乙烯苯球形共聚物吸附树脂作反相薄层色谱固定相[J].离子交换与吸附,1997,(04):347-352.DOI:CNKI:SUN:LJYX.0.1997-04-002.
[4]雷荣,王晖,左育民.乙基苯乙烯-二乙烯基苯包覆钛胶固定相的制备及其色谱性能的评价[J].色谱, 2001, 19(6):4.DOI:CNKI:SUN:SPZZ.0.2001-06-008.
[5]刘伟,Li Aimin,等.乙基苯乙烯-二乙烯苯高交联吸附树脂吸附性能研究[C]//江苏省环境科学研究院青年科技论坛.江苏省环境科学研究院, 2008.
