简介
聚苯乙烯树脂在储存过程中会释放出戊烷蒸气，而戊烷极易燃烧，与空气可形成爆炸性混合物，遇明火或高热有燃烧、爆炸的危险，燃烧时还会产生有毒气体一氧化碳。根据化学品分类、警示标签和警示性说明规范系列标准，该产品属于易燃固体，类别2，联合国危险货物编号为UN2211。
轻工业行业标准《聚苯乙烯（EPS）树脂》（QB/T 4009—2010）规定了EPS树脂的产品分类、规格、标识、要求、试验方法、检验规则等内容，但该标准仅对发泡剂含量、残留苯乙烯、含水量、筛析效率等技术指标及试验方法提出要求，并未对EPS树脂的快速鉴别作出规定。因此，助力加强危险化学品的安全管理，对EPS树脂快速鉴别进行研究尤为重要[1]。

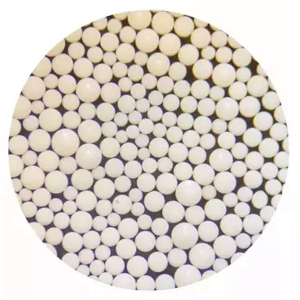

聚苯乙烯树脂的性状
合成
方法一：在装有回流冷凝器、温度计、滴漏漏斗和玻璃搅拌器的三颈烧瓶中进行反应。技术级DVB的组成（wt %）如下：对DVB 17.8，间DVB 27.24，对乙基苯乙烯15.45，间乙基苯乙烯34.41，对二乙苯1.46，间二乙苯1.64。将50毫升蒸馏水加入2克初步膨胀的明胶中。将明胶放入沸水中溶解。将3克淀粉放入烧杯中。向混合物中加入200毫升水。搅拌混合物。将内容物加入烧瓶中。打开搅拌器（旋转速度20-40秒-1）。向烧瓶中加入25ml苯乙烯，2ml技术级二乙烯苯和27ml二甘醇。在单体混合物中溶解0.9 g过氧化苯甲酰。当反应器温度达到85-87℃时，从滴料漏斗中加入单体到混合物中。在聚合过程中，每隔15分钟将混合物与水（10 ml） ~0.2-0.5 ml样品一起放入试管中。当聚合物颗粒开始下沉时，将温度提高到90°C，15分钟后合成完成将反应器内容物冷却至40℃。关掉搅拌器。洗涤共聚物以去除稳定剂。用酒精清洗共聚物。在空气中干燥共聚物。在200-250℃下加热共聚物得到聚苯乙烯树脂[2]。
方法二：将2,2'-偶氮(2-甲基丙腈（0.184 g, 1.12 mmol，相对于总单体的2 wt %）， DVB（相对于反应介质的10 mL）和苯乙烯溶解在400 mL乙腈中，在干燥的500 mL双颈烧瓶中，连接分馏柱，李比希冷凝器和接收器。将烧瓶浸入加热罩中。在10-50分钟内将反应混合物从环境温度加热到沸腾状态，然后开始蒸馏溶剂。最初均匀的反应混合物变成乳白色，煮沸混合物10-50分钟。从反应体系中提取200 mL乙腈后，在1.5小时内蒸馏反应结束。聚合后，通过G-5烧结玻璃过滤器真空过滤分离所得微球。用四氢呋喃、丙酮和乙醚连续洗涤三次。在50°C的真空烘箱中干燥聚合物颗粒，直到聚苯乙烯树脂恒重[3]。
用途
聚苯乙烯树脂是指含有发泡剂、受热能立即发泡膨胀的珠粒状聚苯乙烯树脂，挥发物含量（主要为发泡剂）为6%～8%。EPS密度低、比强度高、耐久性优异、导热系数低、保温性能优异、缓冲性能好，广泛应用于建筑保温、食品包装、电器包装等领域[1]。
参考文献
[1] 马玲,吕晓华,秦婷,等. 可发性聚苯乙烯树脂的多谱学表征及快速鉴别研究 [J]. 中国口岸科学技术, 2025, 7 (03): 63-70.
[2] Suspension copolymerization of styrene and divinylbenzene in the presence of stabilizers (starch and gelatin).c By: Galadzhev, S. A.; et al. Russian Journal of Applied Chemistry (2012), 85(10), 1631-1635.
[3] Synthesis of Narrow or Monodisperse Poly(divinylbenzene) Microspheres by Distillation-Precipitation Polymerization. By: Bai, Feng; et al. Macromolecules (2004), 37(26), 9746-9752.
