你是否知道，我国3nm芯片和OLED屏幕作为高端电子产业的重点项目，在它们的核心技术中都有着一个核心素材，那就是重水，这种看似普通的液体又能发挥多大的作用呢，今天我们就来揭开它的神秘面纱！
一、3nm芯片：越小越精密，全靠重水“稳”住！
随着芯片制程进入3nm时代，晶体管的尺寸变得更加的细，用大白话表示就是比我们的头发丝还要再细2万倍，而到了这一步一点点微小的缺陷都会引发极大的问题，而重水则解决了这一难题；
氘代硅烷分解后形成的硅薄膜是3nm芯片的核心，而重水是制备氘代硅烷的唯一氘源，实验表明，使用氘代硅烷的3nm芯片，薄膜的缺陷密度能降低到普通工艺的十分之一，还能抵抗芯片运行时的高温和强电场，减少晶体管漏电风险，大幅提升器件的使用寿命；

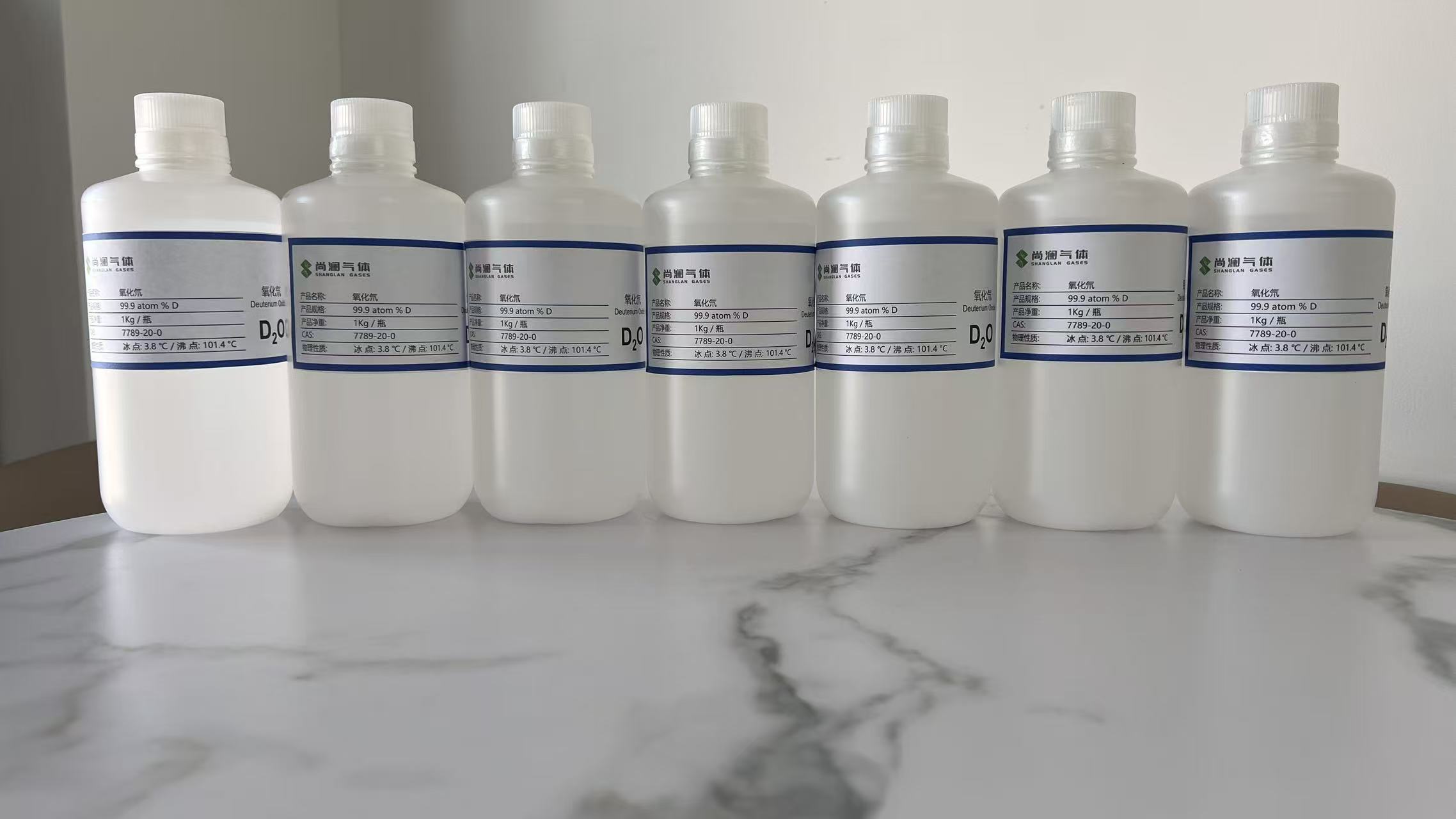

同样对于重水的纯度要求也是极高，需要99.999%的超高纯度重水才能避免因杂质形成凸起缺陷从而导致芯片短路的问题，天津尚澜气体能够为您提供多种规格及超高纯度的重水。
二、OLED屏幕：从“烧屏”到“永生”，重水改写显示规则！
重水不仅仅在3nm芯片制程中发挥了极大地作用，在OLED屏幕中同样如此，就说清华大学的一支团队将蓝光TADF分子中的氢原子都替换为氘（氘代率99%），抑制了材料的老化，让器件寿命翻了好几倍，从200小时到1365小时
而且随着我国半导体重水的自给率逐年提高，摆脱了进口的依赖让成本大幅下降，也解决了长期困扰行业的烧屏问题。
三、重水在其他领域的应用
重水的价值远超想象，在更多领域都有着非常重要的应用；最典型的就是核能领域，
作为核反应堆的中子减速剂，它能让核反应更可控，安全性提升3倍以上；
同样在医疗领域中，氘代药物代谢速度更慢，极大提升药物疗效；
而且如果在光纤中加入重水进行氘掺杂，能够让5G信号传输损耗降低15%，实现1000公里无中继传输。
从3nm芯片到OLED屏幕，再到其他更广泛的领域，重水在高端行业中扮演着极其重要的地位，而随着我国提纯技术的不断迭代，未来我们将会以更低的成本得到更优质的生活，重水的故事，不仅是科技的胜利，更是人类对“极致纯净”追求的缩影。
