简介
辛基硫酸钠又称为正辛基硫酸钠，是一种白色至类白色粉末或薄片，易溶于水、低碳醇、乙二醇等极性溶剂，微溶于苯、氯仿；因其碳链较短，临界胶束浓度高、泡沫低且消泡快，常用作电镀镍低泡润湿剂以消除针孔，也用于生化膜蛋白增溶、离子对色谱及温和型洗涤剂配方。

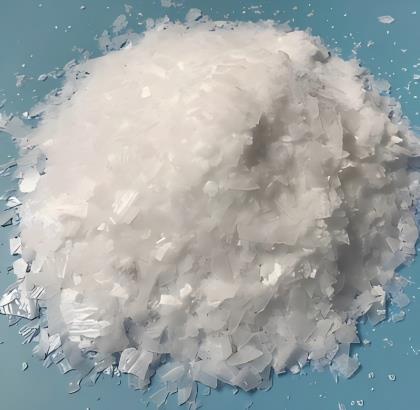

辛基硫酸钠的性状
合成
称出活性药物甲苯胺·盐酸（1mmol）和1-辛基硫酸钠（1mmol）。将固体溶解在CH2Cl2和水的双相溶液中（1:1 - 100ml）。将混合物在室温下剧烈搅拌一夜（若使用甲苯胺盐，应避光）。将两相混合物转移到分离漏斗中。收集有机相。提取水相（2×50 mL-CH2Cl2）。用冷蒸馏水（20 mL）反冲洗组合有机物，直到获得负AgNO3（0.02 M水）沉淀试验结果。用Na2SO4干燥有机溶液。过滤有机溶液。在真空中浓缩有机溶液。将得到的材料置于高真空中，直到得到均匀的质量[1]。
应用
镀镍溶液加入不同润湿剂后的泡沫测试；各取1000 ml光亮镀镍液，分别加入十二烷基硫酸钠和辛基硫酸钠，于相同条件下分别通入压缩空气。发现加入十二烷基硫酸钠的镀镍溶液内产生了大量泡沫，不久，泡沫沿杯壁溢出杯外；而加入辛基硫酸钠烧杯内出现小泡沫不断迅速消失。其特点除低泡外还有良好润湿性能，具有降低镀液表面张力的作用。在实际应用中达到消除镀层针孔的作用。当辛基硫酸钠溶液用量为3 ml/L时镀层光亮无针孔。
对原含有十二烷基硫酸钠镀镍液转化为使用低泡润湿剂的方法：可在原镀液中加入3–4 ml/L的30 %双氧水处理后，再加入3–5 g/L粉末活性炭处理，然后过滤。滤后添加3 ml/L正辛基硫酸钠溶液。若十二烷基硫酸钠处理不干净，将会在压缩空气搅拌时仍产生大量泡沫。辛基硫酸钠对阴极极化、镀层硬度、镀层显微结构的影响与十二烷基硫酸钠基本相似，所以是用于镀镍的一种性能良好的低泡润湿剂[2]。
参考文献
[1] API ionic liquids: probing the effect of counterion structure on physical form and lipid solubility. By: Ford, Leigh; et al. RSC Advances (2020), 10(22), 12788-12799.
[2] 朱志昂. 正辛基硫酸钠低泡润湿剂的制备和在镀镍中的应用 [J]. 电镀与精饰, 1984, (06): 49.
