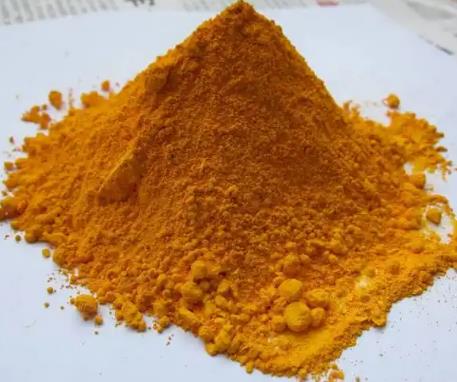

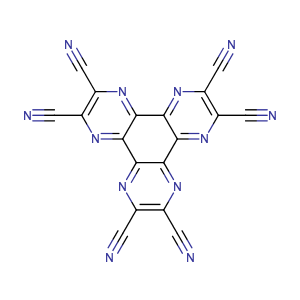

2,3,6,7,10,11-六氰基-1,4,5,8,9,12-六氮杂苯并菲，简称HAT-CN，是一种重要的有机化合物。常温常压下为暗黄色固体粉末，具有一定的碱性。它是一种杂原子取代的苯并菲衍生物，主要用作有机光电材料的基础合成原料，在有机共轭发光材料的制备中有一定应用。可用于制备有机场效应晶体管、有机太阳能电池等器件，在电子传输材料的制备领域具有重要应用价值。
应用研究
1、王振通过采用p型半导体材料4,4''-环己基二[N，N-二(4-甲基苯基)苯胺](TAPC)和n型半导体材料4,6-双(3,5-二(4-吡啶)基苯基)-2-甲基嘧啶(B4PymPm)掺杂蒸镀的方法，成功制备了同时具有电子传输能力和空穴传输能力的双极性载流子传输层。基于该双极性载流子传输层，将CdSe@ZnS核-壳红色量子点作为发光层，2,3,6,7,10,11-六氰基-1,4,5,8,9,12-六氮杂苯并菲(HAT-CN)作为空穴注入层，制备出了结构为ITO/HAT-CN/TAPC:B4PymPm/QDs/TAPC:B4PymPm/HAT-CN/Ag的器件。通过对器件结构的优化，分别实现了器件在正向直流、反向直流驱动以及100Hz正弦交流信号驱动下10.03、92.34和170.98cd/m2的发光亮度[1]。
2、曹彦伟合成多种聚酞菁钴催化材料并用于芳胺氧化羰基化制备氨基甲酸酯类化合物。研究发现以2,3,6,7,10,11-六氰基-1,4,5,8,9,12-六氮杂苯并菲(HAT-CN)作为原料，采用封管的方法，能够得到较高催化活性聚酞菁钴催化新材料，通过各种表征方式研究了催化剂与反应活性间的构效关系，表征发现具有高比表面积以及含有一定量Co(Ⅲ)的特征，是催化剂具有高活性的关键。该催化剂在对卤代芳胺氧化羰基化合成相应氨基甲酸酯也表现出具有高效催化活性，能以中等以上的收率得到相应的氨基甲酸酯类化合物[2]。
3、专利CN201410458676.5公开一种在介电材料上直接生长石墨烯的方法，包括以下步骤：通过热阻蒸发将芳香烃的小分子蒸镀到二氧化硅的硅片上形成前驱物层，所述香烃的小分子为2,3,6,7,10,11-六氰基-1,4,5,8,9,12-六氮杂苯并菲、N,N'-二苯基-N,N'-（1-萘基）-1,1'-联苯-4,4'-二胺中的一种；再通过电子束蒸发将铜蒸镀到前驱物层与硅片相背的表面上从而形成铜层；将样品放入到管式炉中，通入200sccm的氩气，保持压力为10mtorr，升温退火15分钟，在铜层的催化作用下且在600～1000℃高温退火，将形成前驱物层转变为石墨烯层。本发明将石墨烯直接生长到基底上，避免转移等操作，降低了石墨烯的生长温度，也打开了石墨烯的禁带，使得石墨烯变为半导体材料[3]。
参考文献
[1] 王振. 基于交流驱动的全周期发光量子点电致发光器件结构设计及其性能研究[D]. 北京:北京交通大学,2024.
[2] 曹彦伟. 胺氧化羰基化高效催化体系的构建[D]. 中国科学院大学,2020.
[3] 苏州大学. 在介电材料上直接生长石墨烯的方法:CN201410458676.5[P]. 2014-12-10.
