半导体材料DNTPD的相关应用研究

2025/9/26 11:56:22 作者:南星

DNTPD是一种有机半导体材料,全称为N,N'-二苯基-N,N'- 双 -[4-(苯基-间甲苯基氨基)-苯基]- 联苯-4,4'-二胺,在有机电子器件(如有机发光二极管OLED等)中常被用作空穴传输层或空穴注入层材料,具有良好的空穴传输性能,能够有效促进空穴的传输和注入,从而提升器件的光电性能。

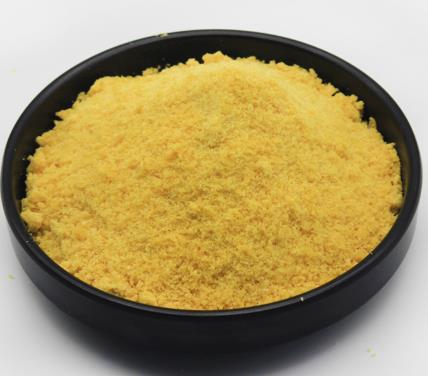

DNTPD

应用研究

1、余航为实现低成本制备高性能有机场效应晶体管,本文在铜(Cu)电极与有机半导体材料C8-BTBT之间引入了一层m-MTDATA修饰层,实现器件接触电阻降低90%,进而使得OFET的场效应迁移率提高为原结构的10倍。最终,通过对修饰层的厚度优化,使用20nm厚m-MTDATA作为空穴注入层的C8-BTBT场效应管取得1.69cm2/Vs的迁移率和105的电流开/关比。此外,本课题组在研究修饰层机制时,还发现通过在铜电极与六噻吩(α-6T)之间引入一层极薄(2nm)的DNTPD作为空穴注入层也可起到电极修饰的作用。进一步研究表明,这种机制不同于之前的m-MTDATA机制,属于隧穿效应[1]。

2、Seoul Natl Univ等人发现,相较于顶部电极完全由厚金层构成的对照器件,从由包覆厚金层的金纳米颗粒(AuNPs)组成的顶部电极向下方的有机半导体-N,N'-二苯基-N,N'-双-[4-(苯基-间甲苯基氨基)-苯基]-联苯-4,4'-二胺(DNTPD)-的空穴注入得到了显著增强。这种带有金纳米颗粒电极的有机单空穴器件的制备成为可能,得益于一种火花放电气溶胶技术,该技术能够在室温下以干法将金纳米颗粒分布到DNTPD上,且可调节金纳米颗粒的平均直径[2]。

3、JIN CHEOL JEONG等人报道了一种绿色磷光有机发光器件,其结构为在阳极和阴极之间采用了N,N'-二苯基-N,N'-双-[4-(苯基-间甲苯基氨基)-苯基]-联苯-4,4'-二胺(DNTPD)/1,1-双-(二-4-多氨基苯基)环己烷(TAPC)/选择性掺杂有三(2-苯基吡啶)合铱(Ir(ppy)₃)的1,3,5-三(N-苯基苯并咪唑-2-基)苯(TPBI)/SFC-137,将其与在TPBI中完全掺杂Ir(ppy)₃且有无额外激子限制层(ECL)的器件进行了对比。在所提出的这种器件中,TPBI的未掺杂区域自身起到了有效的激子限制层的作用,而SFC-137是由专利公司命名的一种电子传输材料。 该器件在TPBI中进行选择性掺杂且带有额外未掺杂层,其电致发光特性表现为在6伏电压下最大电流效率达到51坎德拉/安培,中心波长为512纳米,这与在TPBI中完全掺杂且带有2,9-二甲基-4,7-二苯基-1,10-菲啰啉(BCP)作为激子限制层的器件的电致发光特性相当。与没有特定激子限制层的器件相比,带有TPBI额外未掺杂层的器件在随电压升高时展现出了更好的电流效率滚降特性[3]。

参考文献

[1]余航. 基于界面修饰与异质结的有机场效应管性能研究[D]. 重庆:重庆大学,2021.

[2]LEE, JONGCHEON, KIM, HYUNGCHAE, HAN, KYUHEE, et al. Controlled Enhancement in Hole Injection at Gold-Nanoparticle-on-Organic Electrical Contacts Fabricated by Spark-Discharge Aerosol Technique[J]. ACS applied materials & interfaces,2019,11(6):6276-6282. DOI:10.1021/acsami.8b16303.

[3]JIN CHEOL JEONG, HYEONG SEOK KIM, JI GEUN JANG. High Efficient Green Phosphorescent OLED with Emission Layer of TPBI Selectively Doped with Ir(ppy)_3[J]. Molecular crystals and liquid crystals,2010,530(TN.530):103-109. DOI:10.1080/15421406.2010.495915.
